Tecnología de medición 3D Tecnología de medición 3D para la producción y el uso sobre el terreno

La división de metrología portátil de Hexagon presenta Hyperscan SR, un escáner 3D totalmente inalámbrico con seguimiento óptico. Esta solución tiene como objetivo poner el seguimiento óptico profesional al alcance incluso de aquellos usuarios que no cuenten con conocimientos específicos en metrología. Gracias a su flujo de trabajo inalámbrico, su fácil manejo y su seguimiento dinámico, el Hyperscan SR puede utilizarse directamente en la producción, en las instalaciones de los proveedores o sobre el terreno.

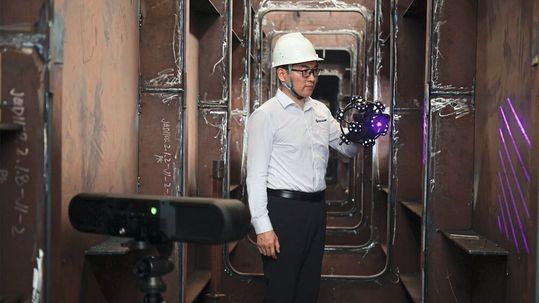

No es el componente el que se desplaza hasta el punto de medición, sino la medición la que se desplaza hasta el componente. Cada vez es más habitual realizar las pruebas allí donde se fabrican, utilizan o mantienen las piezas: directamente en la línea de producción, en distintas ubicaciones o en el servicio técnico. Sin embargo, hasta ahora esto solía requerir un cableado complejo, una configuración minuciosa y la intervención de un especialista en tecnología de medición. El sistema Hyperscan reduce este esfuerzo de configuración gracias al seguimiento óptico dinámico. Con Hyperscan SR, el escáner y la pieza se registran en un sistema de coordenadas común, de modo que el escaneo se mantiene estable incluso si la pieza se mueve o hay vibraciones en el entorno, sin que ello afecte al resultado. Darren Goh, director de producto de escáneres 3D portátiles en Hexagon, explica: «El seguimiento dinámico hace que Hyperscan SR esté listo para su uso rápidamente y sea tan fácil de manejar que resulta adecuado incluso para el uso diario por parte de usuarios sin conocimientos específicos de tecnología de medición. Al tratarse de un sistema totalmente inalámbrico con Wi-Fi 6 integrado y alimentación por batería, los equipos pueden llegar incluso a zonas de acceso restringido o con suministro eléctrico limitado».

Registrar de forma eficiente componentes pequeños y medianos

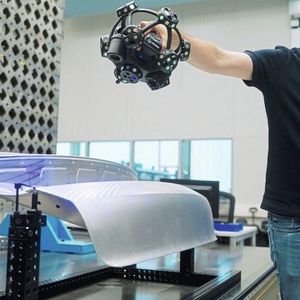

El escaneo de grandes superficies sin marcas de referencia ayuda a los usuarios a inspeccionar componentes pequeños y medianos, como bastidores de máquinas soldados, piezas de fundición, herramientas y utillajes, así como los interiores de los vehículos. Varios modos de escaneo con hasta 4 millones de puntos por segundo, la detección de destellos en los orificios y el reconocimiento de bordes facilitan la inspección.

Galería de imágenes

El escáner pesa 1,3 kg sin la batería y cuenta con controles integrados en el propio dispositivo, así como con un asistente de voz inteligente para ayudar al usuario. Las nubes de puntos generadas se pueden exportar en formato STL y en los formatos de archivo más habituales. Además, los datos se pueden transferir a Geomagic o PolyWorks con un solo clic.

Datos de medición certificados para pruebas in situ

Hyperscan SR es el nuevo modelo básico de la serie Hyperscan. Complementa al Hyperscan Ultra, un escáner versátil para la producción, y al Hyperscan Super, que ofrece un mayor alcance para componentes especialmente grandes y células de inspección automatizadas.

El Hyperscan SR se calibra en un laboratorio acreditado según la norma ISO 17025 y registra datos de medición certificados según la norma VDI/VDE 2634-3. La precisión volumétrica es a partir de 0,06 mm en 3,2 m. Además, el escáner puede integrarse en sistemas de automatización asistidos por robot mediante un kit de integración estandarizado. Los tres modelos de Hyperscan utilizan el mismo flujo de trabajo y el mismo sistema de coordenadas.

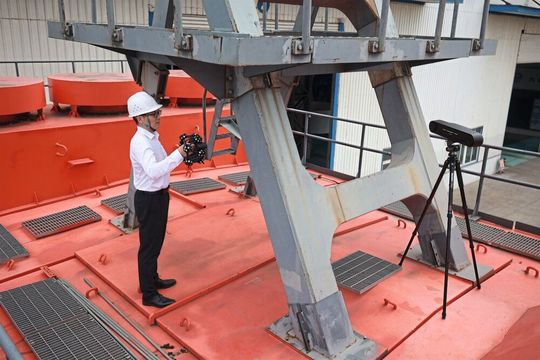

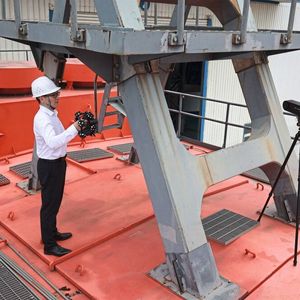

Hyperscan SR es adecuado para inspecciones in situ y sobre el terreno, el control de proveedores y de la entrada de mercancías, el servicio técnico sobre el terreno, el mantenimiento y la revisión, herramientas y utillajes, así como para el control de calidad descentralizado. Entre los sectores de aplicación se encuentran, entre otros, la automoción, el transporte ferroviario, la energía, la construcción, la fabricación en general, los equipos industriales y los bienes de consumo. La solución ya está disponible en todo el mundo a través de Hexagon y sus socios distribuidores.
